Prata om potentialen för återvinning av spillvärme naturgasspanna

Med utvecklingen av industrin och tillämpningen av ånga uppträder pannor i nästan alla branscher. Samtidigt på grund av landets&# 39: s miljöskyddskrav har koleldade pannor gradvis dragits tillbaka från pannans historia, och naturgaspannor har blivit den mest använda ånggenereringsutrustningen. För gaseldade pannor, även om designen jämförs med traditionella koleldade pannor, har den redan en relativt hög termisk verkningsgrad. Vi kan fortfarande använda andra åtgärder för att ytterligare förbättra dess termiska effektivitet. Författaren kommer kort att prata om återvinning av spillvärme från rökgaser från pannor med naturgas.

Värmen som frigörs efter förbränningen av naturgas används för avdunstning av pannan. På grund av själva pannans utformning kan värmen i rökgasen inte utnyttjas helt och rökgaserna som innehåller högt värme släpps direkt ut i atmosfären och orsakar mycket avfall.

Enligt sättet för exoterm värme i avgasrök kan vi dela det i två kategorier: fysisk förnuftig värme och förångning av latent värme.

Fysiskt känslig värme ：

Det uppnås genom att minska rökgastemperaturen och pannans rökgastemperatur sjunker med 15-20 ℃, vilket kan öka den termiska verkningsgraden med 1%;

Förångning latent värme ：

Det realiseras genom fasändringen av vattenångan i rökgasen som kondenseras till vatten och rökgasens latenta värme återvinns och en stor mängd värme kan återvinnas.

Om vi ​​kan återvinna all fysisk förnuftig värme och förångning av latent värme i rökgasen kommer det att ge enorma energibesparingar och minska bränslekostnaderna.

Låt oss förstå den enkla potentialanalysen enligt följande ：

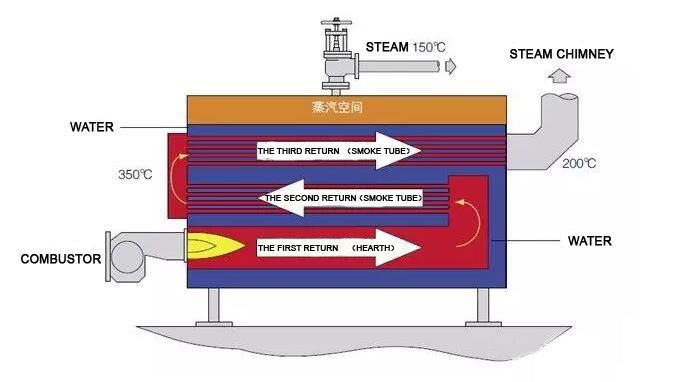

一 、 Horisontell naturgaspanna

(1) Avdunstningskapacitet=4000t / h, arbetstryck=10 barg, kall efterfyllningstemperatur=10 ℃

(2) Den ursprungliga avgastemperaturen=240 ℃, avgastemperaturen efter installation av ekonomizer=60 ℃

(3) Den termiska verkningsgraden för den ursprungliga pannan=88% och den termiska verkningsgraden efter installation av ekonomizer=97%

(4) Naturgas lågt värmevärde=36360Kg / Nm3, enhetspris för naturgas=3,8RMB / Nm3

(5) Ett års arbetstid=2000h (5 dagar i veckan, 8h per dag)

二 、 Ursprunglig kostnad

(1) Naturgasförbrukning=4000x (2781.7-10x4.187) /36360/0.88=342.5Nm3/h

(2) Naturgaskostnad=342,5x3,8=1300RMB / h

Nuvarande kostnad

(1) Naturgasförbrukning=4000x (2781.7-10x4.187) /36360/0.97=310.7Nm3/h

(2) Kostnad för naturgas=310,7x3,8=1181RMB / h

Årlig återvinningskostnad

Årlig återvinningskostnad=(1300-1181) x 2000=240 000 RMB

Från det enkla exemplet ovan kan vi upptäcka att endast genom enkel rökgasåtervinning kan bränslekostnaden sparas. I pannrummet är det enkla sättet att direkt använda värmen för att värma pannans matarvatten för att minska naturgasförbrukningen.

Följande är en referens för några framgångsrika fall ：

1. Återvinning av rökgas i Tianjin-avdelningen för ett topp 500 daglig kemikalieföretag

Projekt beskrivning:

Med två pannor på 8 ton / timme (en använd och en beredskapsläge) korroderades den ursprungliga ekonomiseraren och värmeväxlingseffektiviteten var låg.

Före transformation ：

Pannavgas 190 ℃ (det ursprungliga ekonomiseringsutloppet 120 ℃)

Efter transformation ：

Designsystem avgas< 60="" ℃="" (faktisk="" drift="" avgasrök="" 47="" ℃),="" och="" vattentemperaturen="" värms="" upp="" från="" 8="" ℃="" till="" 98="">

2. Återvinning av rökgas från ett foderföretag

Projekt beskrivning:

1 t / h panna 1 rökgasåtervinning design, naturgas driftstryck är 5 ~ 7barg

Före transformation ：

Pannans avgastemperatur är 230 ℃, ingen ekonomiserare, och rökgasen släpps ut direkt till atmosfären genom skorstenen

Efter transformation ：

Använd rökgas för att värma upp vattentankens kallvattenförsörjning, cyklisk uppvärmning, avgastemperatur 120 ℃, vatteninlopp 30 ℃ och vattenutlopp 55 ℃

3. Ett återvinningsprojekt för hushållspapper

Projekt beskrivning:

Temperaturen på den fuktiga luft som släpps ut från produktionsutrustningen är 320 ℃, flödeshastigheten är 7,61 m3 / s och massvattenhalten är 30,5%

Före transformation ：

Den ursprungliga processen återvinner en del av värmen i den avfallsvarma luften, det vill säga den heta och fuktiga luften matas in i luften genom det primära värmeväxlarens värmesystem och den slutliga utsläppstemperaturen efter uppvärmning av luften till luften är 264 ° C.

Efter transformation ：

Producera 15 barg mättad ånga 860 kg / h, och öka förbränningsluftintagstemperaturen med 10 ℃ från den ursprungliga grunden, och den slutliga avgastemperaturen blir 135 ℃ -145 ℃.

Sammanfattningsvis, om du börjar använda naturgaspannor, vänligen ignorera inte de potentiella energibesparingsmöjligheterna runt dig. Kontakta gärna din YUJI applikationsingenjör för mer information!
