WNS ångpanna för gas- / oljebehållare

WNS ångpanna för gas / oljebehållare
Modell: WNS-serien
Ångkapacitet: 0,5T / H-20T / H varmvatten: 0,35MW-14MW
Ångtryck: 0,4 MPa ~ 2,5 MPa (valfritt efter behov)
Bränsle: Naturgas, LPG, LNG, CNG, Biogas, stadsgas, diesel, tungolja, olja och gas.
Tillämpning: Oljefält, uppvärmning av fältutrustning, uppvärmning av byggarbetsplats, utomhusuppvärmning och andra speciella behov.

produkt introduktion

Introduktion

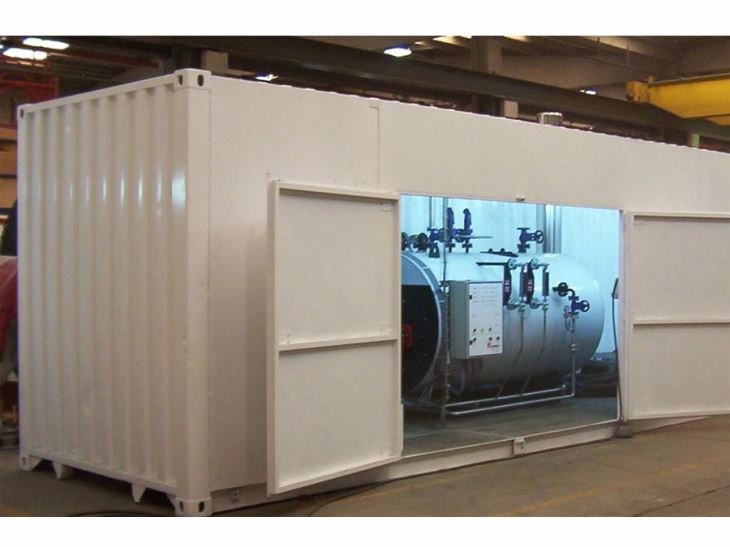

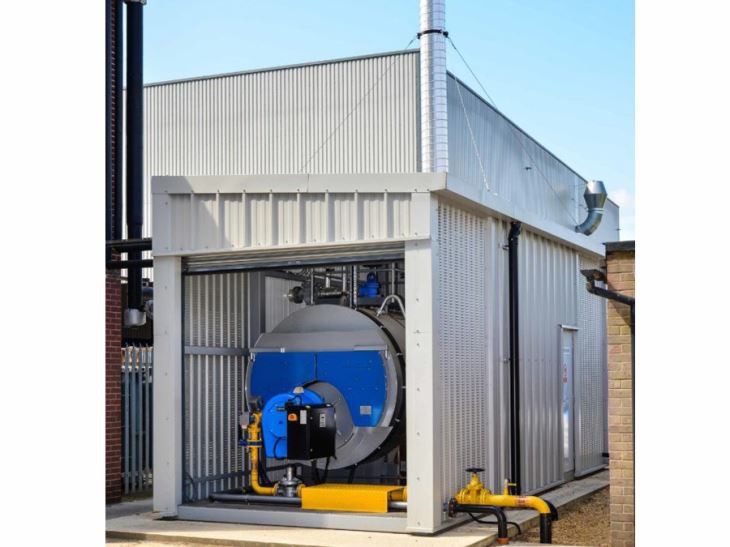

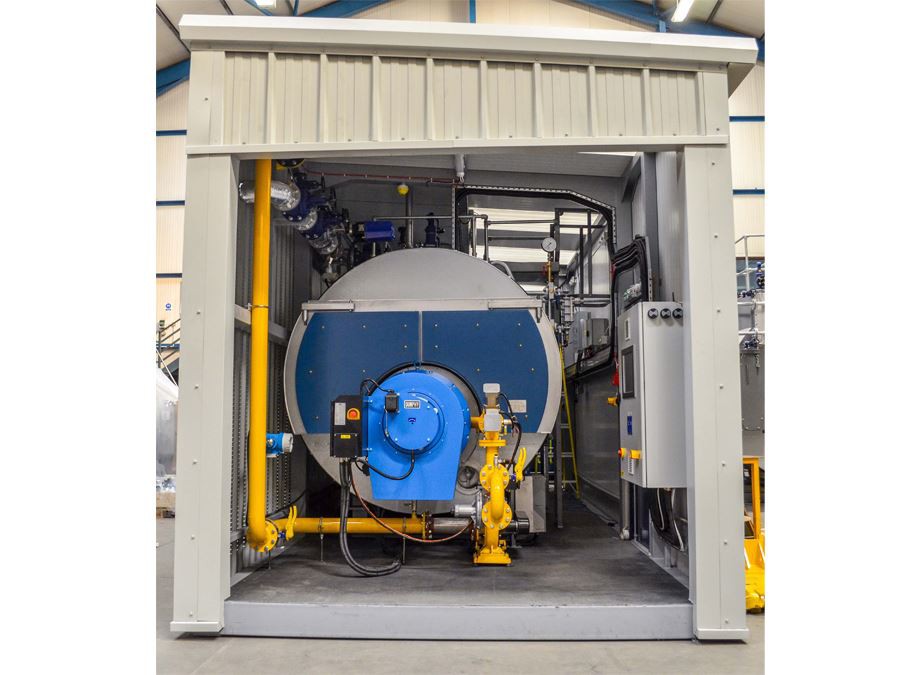

WNS gas / oljecontainerrumspanna är en slags säker, effektiv och automatisk uppvärmningsutrustning. Oljedriven containerpanna har ett separat ångpannhus. Containeriserad panna är horisontell, eldrör, tre retur, våt ryggstruktur, med hög effektivitet, liten volym, bekväm installation, enkel drift, stabil drift, brett applikationsområde ect.

Viktiga tips: Vi kan anpassa pannan åt dig enligt bränsle, ångkapacitet och ångtryck efter behov.

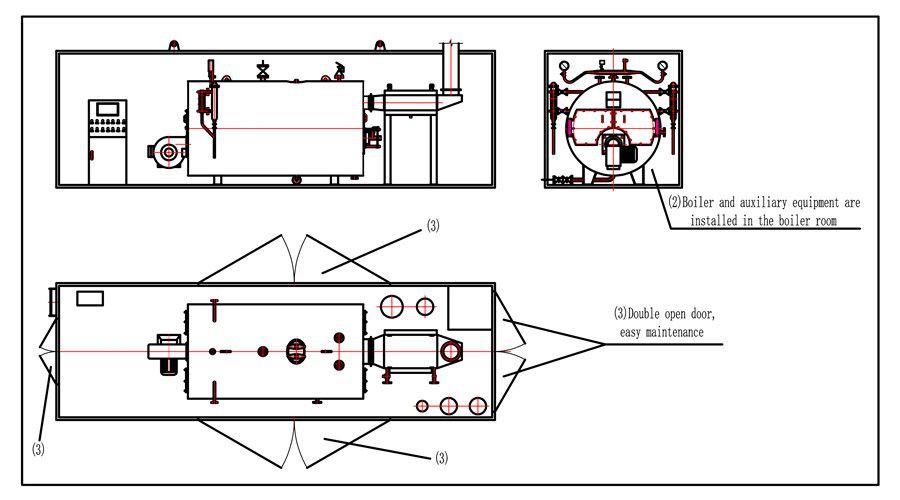

Strukturdiagram

Parametrar

Ångpannaparametrar

Modell	Nominell avdunstning kapacitet (t / h)	Nominell ånga tryck (Mpa)	Ångtemperatur (℃）	Värmeeffektivitet (％)	Bränsleförbrukning		Dimensionera (m)	Vikt (t)
Modell	Nominell avdunstning kapacitet (t / h)	Nominell ånga tryck (Mpa)	Ångtemperatur (℃）	Värmeeffektivitet (％)	Olja (kg / h)	Gas (Nm3 / h)	Dimensionera (m)	Vikt (t)
WNS1-0.7 / 1.0-Y (Q)	1	0.7/1.0	194	≥98.36	61	73	3.2×1.9×2.2	4.9
WNS2-1.0 / 1.25-Y (Q)	2	1.0/1.25	194	≥98.36	121	145	4.2×2.3×2.5	8
WNS3-1.0 / 1.25-Y (Q)	3	1.0/1.25	194	≥98.36	182	217	4.5×2.1×2.4	9
WNS4-1.0 / 1.25-Y (Q)	4	1.0/1.25	194	≥98.36	243	289	5.0×2.3×2.6	11
WNS6-1.25 / 1.6-Y (Q)	6	1.25/1.6	194	≥98.36	367	435	5.4×2.4×2.7	18.6
WNS10-1.25 / 1.6-Y (Q)	10	1.25/1.6	194	≥98.36	601	735	6.3×2.7×3.2	20.5
WNS15-1.25 / 1.6-Y (Q)	15	1.25/1.6	194	≥98.36	906	1101	8.9×3.4×3.6	42
WNS20-1.25 / 1.6-Y (Q)	20	1.25/1.6	194	≥98.36	1211	1467	7.8×3.6×4.0	52

Värmepannaparametrar

Modell	Märkeffekt (MW)	Nominell ånga tryck (Mpa)	Värmeeffektivitet (％)	Bränsleförbrukning		Dimensionera (m)	Vikt (t)
Modell	Märkeffekt (MW)	Nominell ånga tryck (Mpa)	Värmeeffektivitet (％)	Olja (kg / h)	Gas (Nm3 / h)	Dimensionera (m)	Vikt (t)
WNS 0,35-95 / 70-Y (Q)	0.35	1.25	≥98.77	31	37	2.94×1.45×1.7	2.8
WNS 0,7-95 / 70-Y (Q)	0.7	1.25	≥98.77	62	74	3.19×1.88×2.16	5
WNS 1.4-115 / 70-Y (Q)	1.4	1.25	≥98.77	119	146	4.13×2.24×2.42	8
WNS 2.8-115 / 70-Y (Q)	2.8	1.25	≥98.77	237	288	4.92×2.25×2.6	10.5
WNS 4.2-115 / 70-Y (Q)	4.2	1.25	≥98.77	357	434	5.4×2.4×2.65	17.8
WNS 7-115 / 70-Y (Q)	7	1.25	≥98.77	602	729	6.28×2.64×3.17	19
WNS 10,5-115 / 70-Y (Q)	10.5	1.25	≥98.77	903	1080	7.8×3.39×3.54	35
WNS 14-115 / 70-Y (Q)	14	1.25	≥98.77	1203	1450	9.12×4.4×4.1	48
